国际领先±15kV IEC ESD能力！思瑞浦汽车级LIN收发器全家族产品TPT1021Q、TPT1022Q、TPT1024Q

聚焦高性能模拟芯片和嵌入式处理器的半导体公司--思瑞浦（3PEAK，股票代码：688536）发布汽车级LIN收发器——TPT102xQ系列产品（TPT1021Q、TPT1022Q、TPT1024Q）。

TPT102xQ系列满足ISO/DIS 17987-4、SAE J2602和LIN2.x物理层标准，可广泛应用在车身控制、灯光照明、底盘控制、信息娱乐、ADAS等汽车应用场景。

LIN介绍

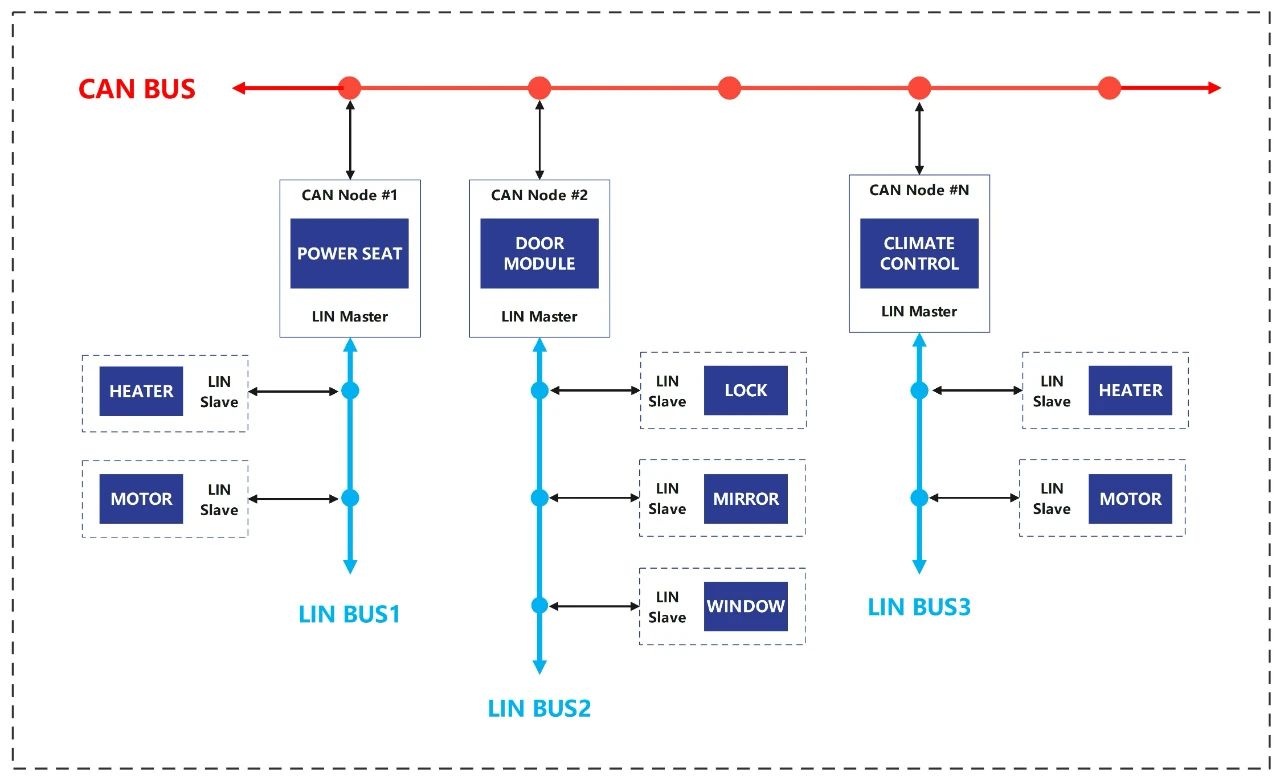

LIN(Local Interconnect Network)是面向汽车分布式电子系统而定义的一种低成本的串行通讯网络，用于实现汽车中的分布式电子系统控制。LIN是对控制器区域网络(CAN)等其它汽车多路网络的一种补充，适用于对网络的带宽、性能或容错功能没有过高要求的应用。
通过在执行装置、传感器或开关以及ECU之间搭建基本的串行网络，LIN（局域互连网络）总线极大降低了汽车制造商的设计成本，LIN在汽车上的典型应用包括灯光照明、车门车窗、电动座椅、空调、传感器等。

TPT102xQ产品介绍

TPT102xQ系列是本地互联网络（LIN）收发器，符合ISO 17987-4、SAE J2602和LIN2.0、LIN2.1、LIN2.2和LIN2.2A物理层标准，可以支持最高20kbps通讯速率。
TPT102xQ系列LIN收发器支持宽电源输入范围，具有超低功耗待机模式和睡眠模式，LIN总线端支持±45V的总线耐压能力，同时支持LIN总线唤醒和通过引脚控制的本地唤醒功能，同时TPT1021Q的INH引脚可支持控制外部系统供电，从而实现系统级功耗降低。
TPT102xQ系列LIN收发器系列产品拥有完善的保护功能，IEC ESD静电保护等级达到±8kV以上，TPT1021Q IEC ESD能力达到±15kV，有效增强系统和网络的可靠性和鲁棒性。
TPT1021Q、TPT1022Q、TPT1024Q分别可支持实现单路、双路以及四路LIN总线系统的数据通讯要求。
TPT1022Q、TPT1024Q将双路LIN和四路LIN集成在一个小型封装中，可以有效减小系统应用设计的板级面积，帮助系统小型化。

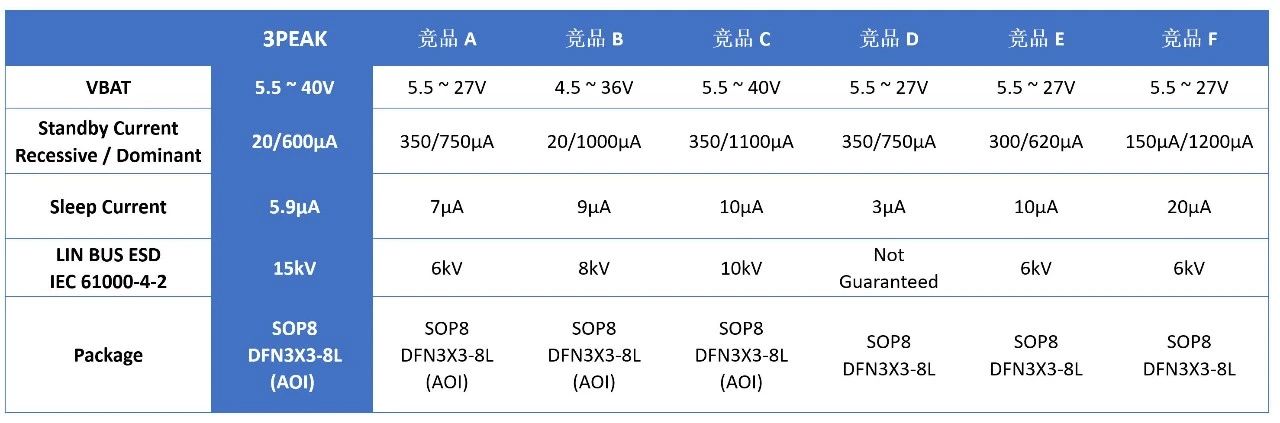

TPT102xQ产品介绍

TPT1021Q IEC-61000-4-2 ESD能力高达±15kV，处于国际领先水平;

支持超宽电源输入范围5.5V~40V，远高于业界同类产品,可轻松满足ISO7637瞬态跌落实验的各种测试条件;

增加总线斜率控制电路，优化LIN收发器的对外辐射水平，EMI能力优异;

支持超低功耗Sleep休眠模式，休眠模式下的功耗低至5.9μA;

支持TXD显性超时保护功能，可有效避免总线被长时间误占用；

具备完善的保护机制，支持欠压保护、过温保护等；

TPT102xQ全系列DFN封装支持Wettable Flank（支持可浸润侧翼）工艺。

该工艺将焊点从二维提高到三维，可以支持产线AOI检测，并且拥有更好焊接可靠性，采用这种封装工艺的汽车电子产品，其电气故障或性能下降出现的概率会更低；

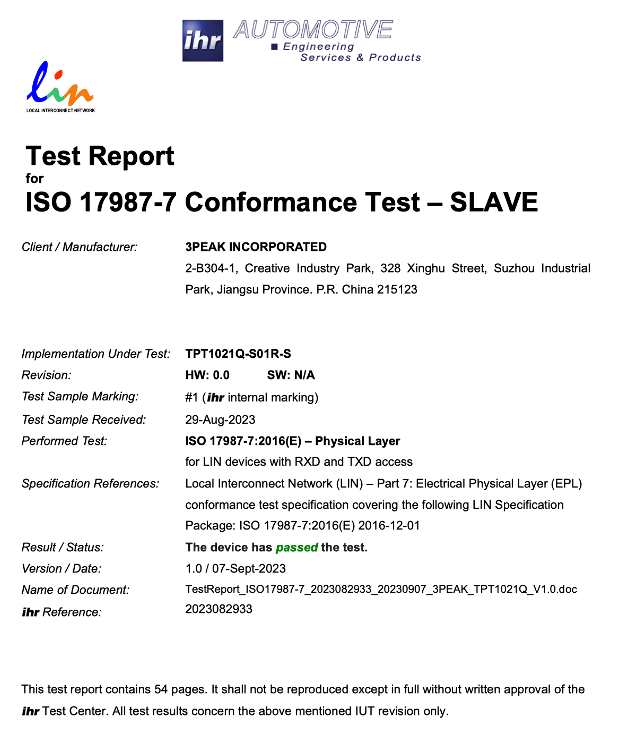

TPT102xQ系列LIN收发器均通过第三方权威实验室IHR益驰ISO 17987-7国际标准一致性测试并取得报告；

益驰是全球权威的汽车总线一致性测试、认证机构之一。是国际标准化组织ISO Work Group成员，是LIN联盟、等通用总线标准以及GMLAN等整车厂标准的相关测试服务商；

TPT102xQ典型应用

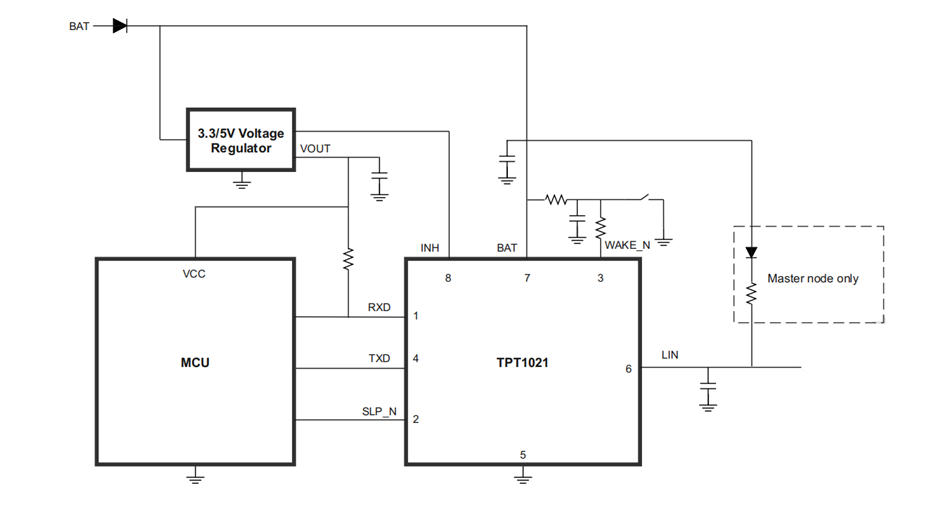

TPT102xQ可广泛适用于多种汽车应用场景，包括车身控制、灯光照明、底盘控制、信息娱乐、ADAS等，以TPT1021Q为例，其典型应用如下所示。

TPT102xQ产品特性

• 支持20kbps LIN总线通讯速率；

• VBAT输入工作电压范围支持5.5V~40V；

• LIN总线耐压保护支持±45V；

• 支持低功耗待机模式和休眠模式，支持远程唤醒功能和本地唤醒功能，支持唤醒源识别功能；

• INH引脚支持系统级电源低功耗控制；

• 支持VBAT欠压保护功能；

• TXD支持显性超时保护功能；

• 业界领先的IEC 61000-4-2系统级ESD接触放电能力；

• 支持芯片过温保护功能；

• 符合AEC-Q100汽车等级Grade1；

• 封装：

TPT1021Q：SOP-8和DFN3X3-8（支持可浸润侧翼）

TPT1022Q：SOP-14和DFN4.5X3-14（支持可浸润侧翼）

TPT1024Q：QFN5.5X3.5-24（支持可浸润侧翼）

TPT102xQ可提供样品服务, 如有需求请联系瑞彩电子销售团队或邮件至reecam@reecam.net咨询。
