思瑞浦推出高性能车规级升压控制器TPQ5055xQ、升压转换器TPQ50571Q

升压变换器是一种常用的DC-DC电源变换器，它能将低电压的直流输入升压为更高的直流输出，同时可以实现升压电源（Boost）、升降压电源(Buck-Boost)、SEPIC 电源、隔离反激电源等多种拓扑。在工业控制、汽车电子等领域得到了广泛应用。

思瑞浦推出TPQ5055xQ和TPQ50571Q两款高效率、小尺寸、易于使用的非同步升压控制器和转换器。

TPQ5055xQ和TPQ50571Q为非同步升压控制器和转换器，采用固定频率PWM峰值电流模式控制方式，采用思瑞浦自主知识产权的双抖频技术优化EMI性能。内部集成过温保护、固定斜坡补偿与可配置斜坡补偿功能、软启动功能和过流保护等多种保护功能。

TPQ5055xQ为控制器，可支持宽输入电压范围，并搭配MOSFET、IGBT或SiC功率管，适用于更广泛的应用场合；TPQ50571Q集成高达5A电流能力的MOSFET，可适用于小尺寸、高功率密度应用场景。

TPQ5055xQ产品特点

● 车规AEC-Q100 等级1认证

● 输入电压范围：2.9V至45V 1.5A门级驱动能力

● 可调开关频率：100kHz~2.2MHz

● 可调输入欠电压锁定（UVLO）

● 可调软启动时间

● PowerGood输出指示●

● 可选Hiccup过载保护模式

● 可选双抖频功能

● 可选带可浸润侧翼的QFN 3mmX2mm封装

TPQ5055xQ Boost应用12V升压至24V效率曲线图

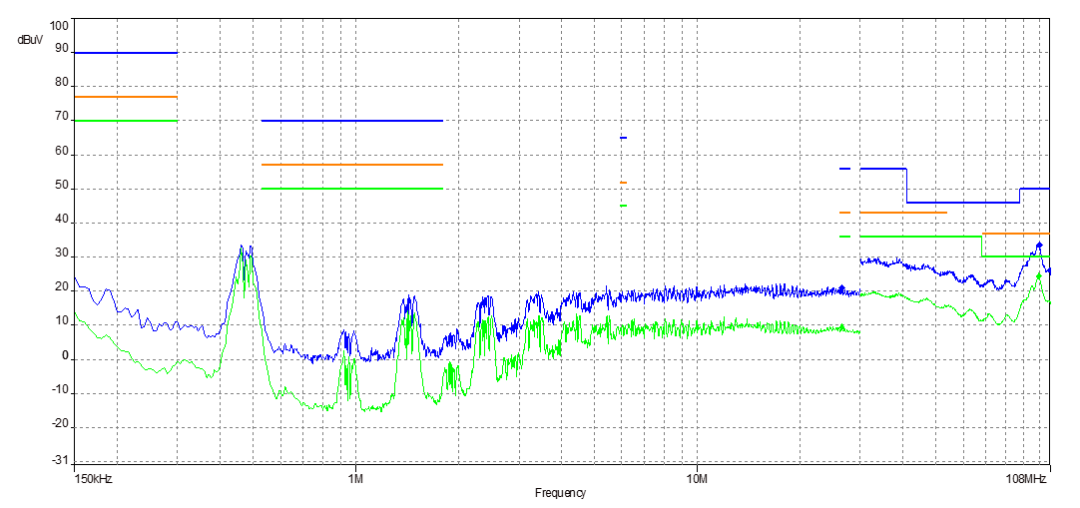

下图为TPQ5055xQ系列带抖频功能芯片的EMI传导特性图，其中测试条件为Boost应用，VIN=12V输入，VOUT=24V，IOUT=1A，f=440kHz，测试标准为CISPR25 class 3。

TPQ50571Q产品特点

● 车规AEC-Q100 等级1认证

● 输入电压范围：2.9V~45V

● 输出电压范围：从输入电压至48V

● 6.2A的开关电流限制

● 开关导通电阻为39mΩ

● 可调开关频率：100kHz~2.2MHz

● 可调输入欠电压锁定（UVLO）

● 可调软启动时间

● PowerGood输出指示

● 可选Hiccup过载保护模式

● 可选展频功能

● 可选带可浸润侧翼3mmX3mm QFN封装

TPQ50571Q 12V升压至24V效率曲线图

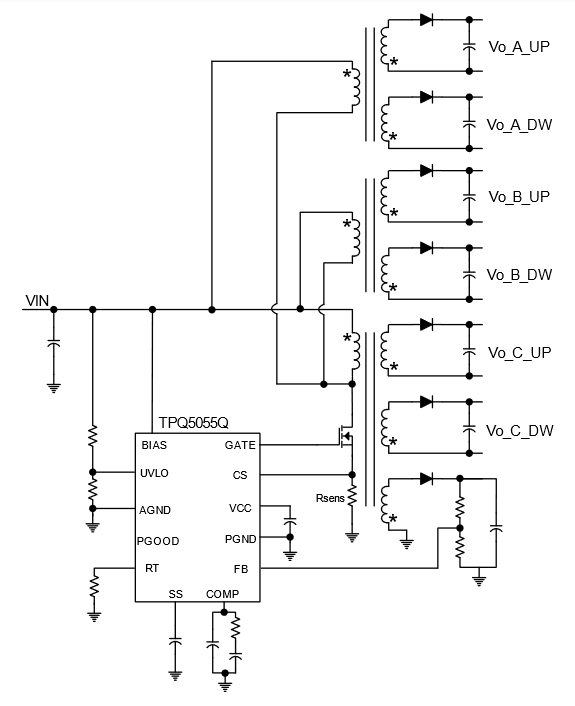

隔离辅助电源应用

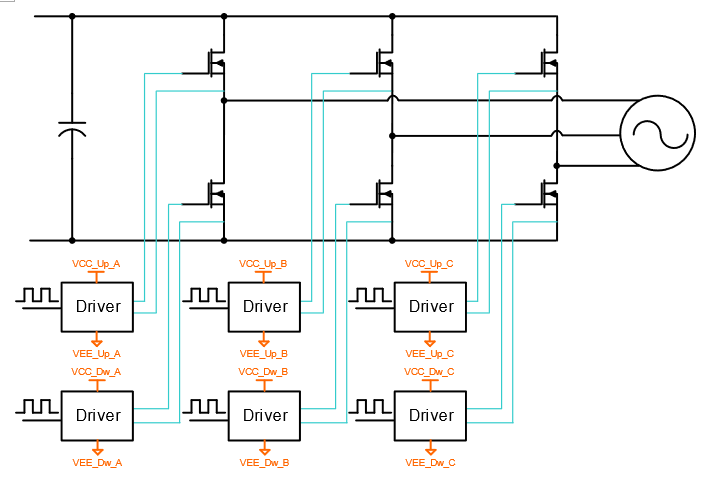

在新能源汽车、储能系统和充电基础设施等应用中，随着电压的增加，稳定可靠的隔离电源变得尤为重要。例如，在新能源汽车的电驱系统、车载充电器和车载DCDC电源中，需要从12V/24V或48V的车载系统产生多路辅助电源，以供隔离驱动使用。

高压备用电源应用

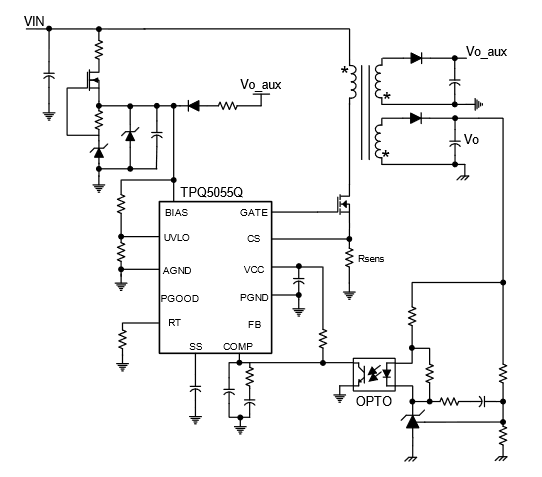

TPQ5055xQ的出色静态工作电流性能，使其适用于将高压电池包直接转换为隔离低压供电的备用电源场景。这有助于在主电源12V失效的情况下，确保系统满足系统级功能安全需求。

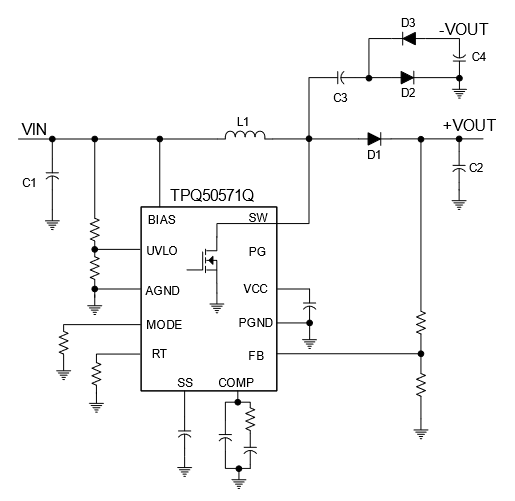

TPQ50571Q正负电源输出

在光模块、激光雷达等应用中，经常需要高压正负电源轨，TPQ50571Q可同时产生多电源轨。

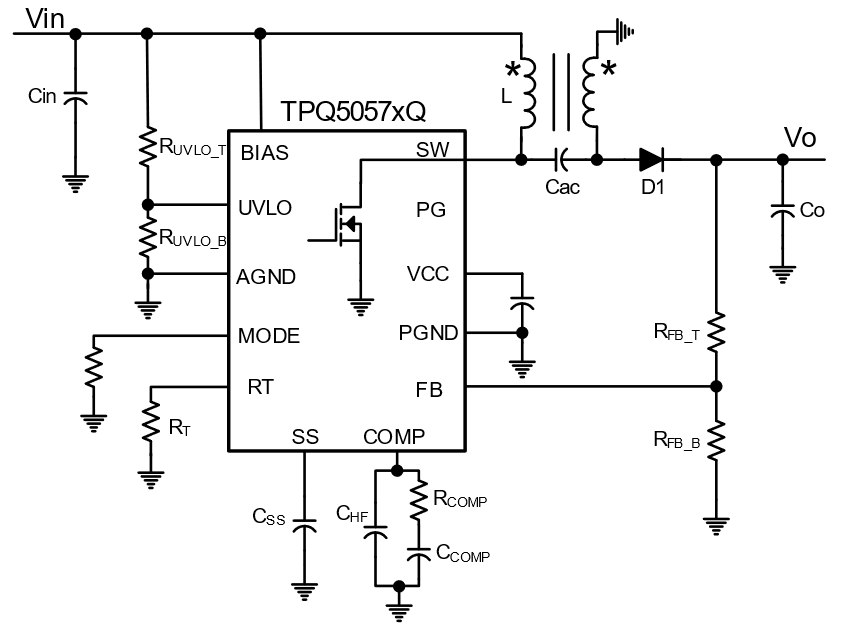

TPQ50571Q SEPIC电源应用

SEPIC方案因其宽输入范围、输出完全关断、低EMI并且低成本、固定输出电压的优势，广泛应用于车载电源稳压、摄像头电源供电等领域。
TPQ50571Q集成5A大电流MOSFET，可广泛适用于需要宽输入范围的SEPIC拓扑，可在宽输入范围内避免Buck-Boost拓扑的模式切换而造成的环路不稳定和纹波增大。

TPQ5055xQ和TPQ50571Q现已量产，可提供样品和评估板服务，同时可提供系统和应用建议。如有需求请联系微信公众号后台留言，也可联系瑞彩电子当地销售团队或邮件至reecam@reecam.net。
