华为60-160V宽压输入1/4砖150W轨交电源系列
发布时间：2024-12-13 浏览次数：76 作者：瑞彩电子
华为轨道交通电源模块采用自研控制器方案、业界标准1/4封装及真空全灌封工艺，外围应用电路简单。该系列电源支持宽输入电压范围，支持远程复位、输出Trim调压等功能。
支持60VDC～160VDC的宽输入电压范围，能够适应各种直流电源环境，确保即使在输入电压波动较大的情况下也能保持稳定的输出性能。2、多输出电压选项
该系列轨交电源包含不同输出型号，支持trim调压，灵活应对不同的应用场景需求。
①TDQ30S05G-4/TDQ30S05F-4（带法兰）
额定输出电压 5Vdc
输出电压范围 3Vdc ~ 5.5Vdc
②TDQ10S15G-4/TDQ10S15F-4（带法兰）
额定输出电压 15Vdc
输出电压范围 9.6Vdc ~ 16.5Vd
③TDQ06S24G-4/TDQ06S24F-4（带法兰）
额定输出电压 24Vdc
输出电压范围 19.2Vdc ~ 26.4Vdc
3、高效能转换
额定功率150W，转换效率高达92%以上。
4、紧凑设计
采用1/4砖的标准封装尺寸：
无法兰：60.6mm×39.0mm×12.7mm
带法兰：60.6mm×55.9mm×12.7mm
紧凑的设计节省了空间，便于集成到现有的电气架构中，同时也简化了安装过程。
5、极端温度适应
该系列能够在极端温度条件下工作，基板的工作温度范围为-40℃至+100℃，存储温度范围更宽泛，从-45℃到+125℃，确保了模块在各种气候条件下的可靠性和稳定性。
6、多重保护机制
内置了多种保护功能，如输入过欠压保护、输出过压保护、输出过流短路保护以及过温保护等。这些保护措施确保了即使遇到异常情况，模块也能安全地停止工作，并在恢复正常后自动重启，保障了系统的连续性和安全性。
7、高绝缘强度
输入- 输出：3000Vdc, 1min
输入- 基板：3000Vdc, 1min
输出- 基板：707Vdc, 1min
8、远程控制与监控

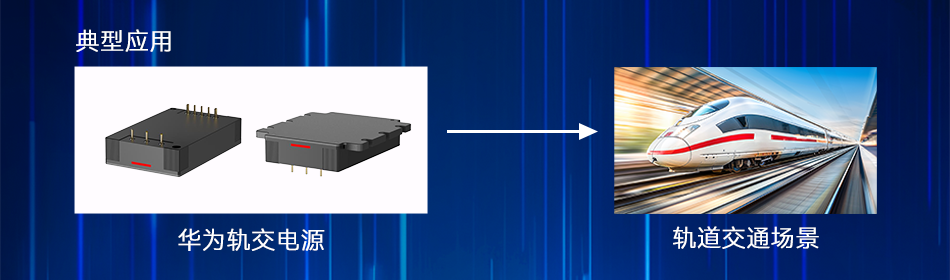

支持远程复位和使能控制等功能，允许操作人员通过远程指令来管理电源模块的状态。增加了操作的灵活性和便捷性，特别是在大型轨道交通系统中，可以显著提高运维效率。该系列电源模块可应用于列车照明系统、车门控制、列车网络通信以及车载娱乐等场景。
